Все краны по различиям в устройстве можно разделить на следующие группы.

Краны с прокладкой

Схема устройства головки кранаКран представляет собой стальной или латунный корпус той или иной формы с носиком-из-ливом с одной стороны и резьбовым патрубком для подключения подводящей трубы с другой. Корпус крана — обыкновенная отливка, задача которой состоит в том, чтобы повернуть поток воды под углом и заставить его проходить через круглое отверстие. Это отверстие, или окно, с плоской «ступенькой» по окружности называется седлом. К нему и прижимается прокладка клапана, перекрывая доступ воде. В корпус крана ввинчен рабочий узел — головка (рис. 18).

Она состоит из нескольких деталей, именно она и переводит вращение маховика в возвратно-поступательное движение. Изготавливается корпус головки как из стали или латуни, так и из металлокерамики.

С помощью резьбы головка закрепляется в корпусе крана. Внутри самой головки находится другая резьба, обеспечивающая движение штока с клапаном. На штоке жестко закрепляется клапан с прокладкой, а в хвостовике штока имеется отверстие с внутренней резьбой, предназначенной под болт, соединяющий его с маховиком. Исходя из этого, маховик, шток и клапан представляют собой единую конструкцию. Вращение маховика в ту или иную сторону заставляет кран открываться или закрываться, а также регулирует напор воды.

Пространство вокруг штока называется сальником. В него укладывается уплотнитель, который со стороны маховика поджимается специальной втулкой.

Схема устройства головки крана с керамическими дисками

Краны с керамическими дисками

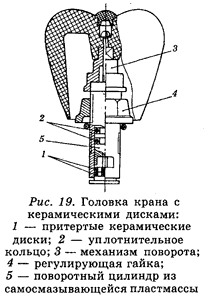

Головка крана с керамическими дисками (рис. 19) более совершенна, чем описанная выше. В ней вообще отсутствуют вертикальные перемещения, а открывание происходит за счет совмещения просветов в двух притертых друг к другу дисках. В положении «закрыто» отверстие нижнего диска перекрывается плоскостью верхнего.

Преимуществом описанной выше конструкции является укороченный рабочий ход маховика, т. е. исчезает необходимость выкручивать маховик, чтобы полностью открыть кран, и наоборот, закручивать маховик обратно, чтобы закрыть кран.
