Смесители

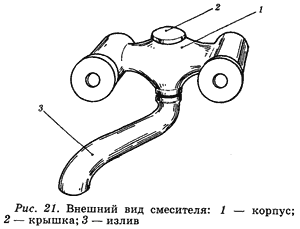

Смесители (рис. 21) призваны объединить потоки холодной и горячей воды и отрегулировать температуру при помощи отдельных головок. Для этой цели корпус смесителя имеет два патрубка, два гнезда для головок, но один носик-излив.

По конструкции корпус смесителя может быть нескольких разновидностей в зависимости от того, как именно решается основная задача, т. е. смешивание воды до нужной температуры. По способу подключения различают два типа смесителей: настенный — с горизонтальной подводкой воды; настольный, патрубки которого расположены вертикально и скрыты полочкой раковины или мойки.

Кроме этого, может различаться расположение головок в корпусе. В распространенном настольном смесителе «елочка» они установлены под углом, в большинстве же смесителей для ванн головки разнесены и располагаются в корпусе горизонтально. В любом случае ремонт одной из головок может быть рассмотрен как ремонт отдельного узла. Но при этом не следует забывать, что смеситель в целом имеет ряд конструктивных отличий от монокрана: одно из них — поворотный излив. Носик прикрепляется посредством разжимного кольца, которое фиксирует излив в корпусе смесителя, и накидной гайки.

Смесители для ванных комнат имеют еще один дополнительный узел — переключатель «душ-излив», благодаря которому один смеситель может работать как на раковину, так и на ванну. Исходя из этой особенности, в корпусе такого универсального смесителя предусмотрено еще одно резьбовое отверстие — выход подготовленной воды для душа.

Душевой распылитель, по желанию, может быть как стационарным (жестко закрепленным на штанге), так и соединяющимся с корпусом смесителя с помощью гибкого шланга.

Сами переключатели «душ-излив» имеют различную конструкцию и в зависимости от нее — принцип действия.

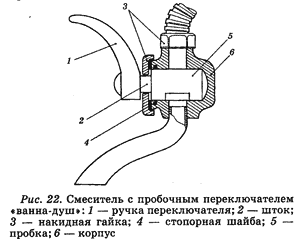

Пробочный тип (рис. 22) подразумевает, что в корпусе смесителя установлена цилиндрическая пробка с вырезом. Посредством штока она соединяется с рукояткой поворотного переключателя.

Пробка имеет вырезанное в боковой поверхности отверстие, которое, в зависимости от положения рукоятки, открывает доступ воде либо в излив, либо в душевой шланг, запирая при этом противоположный выход.

Кнопочный тип позволяет менять положение штока, клапан которого может запирать либо излив, либо душ.

У такого переключателя шток подпружиненный, в рабочем положении он запирает именно тот канал в корпусе смесителя, который ведет к душевому шлангу. Чтобы включить подачу воды на душ, требуется вытянуть кнопку, при этом шток приподнимается и клапан открывает другой просвет.

В таком положении переключатель остается до тех пор, пока на клапан, преодолевая сопротивление пружины, давит поток воды.
Стоит напору ослабеть, и пружина возвращает клапан на место.

Кнопка переключателя может быть выполнена как отдельная деталь, а может представлять собой и продолжение штока. Различие это не представляет принципиальной разницы.

Корпуса смесителей выполняют, как правило, из стали с декоративно-защитным хромовым, а в ряде случаев керамическим или пластиковым покрытием.

Обычно именно от использованного покрытия и зависит цена изделия.
